Ce inseamna 4D Multi?
Multi 4D este un disc care face parte din cea mai noua generatie de discuri de zirconiu precolorate.
Discurile 4D Multi au 5 straturi pozitionate gradual care realizeaza o trecere progresiva din stratul 5(colet) pana in stratul 1(incizal).
Gama 4D Multi ofera 2 tipuri de discuri:
- Estetic: translucenta 49% - duritate 600-900 mPA
- Functional: translucenta 47% - duritate 800-1100 mPA
Tehnologia prin care aceste discuri sunt fabricate ofera in grosimea unui disc toate cele 3 tipuri de oxid de zirconiu, cu 3, 4 respectiv 5 moli de yttria.
Scopul acestei noi tehnologii este un produs final calitativ. Rezistenta discurilor HT/ST(opac/semiopac) este combinata cu translucenta discurilor TT, mai slabe in mPA, dar ideale pentru restaurari estetice.
Discurile 4D Multi se obtin prin compactarea isostatica a pulberii de ZrO2. Termenul de multi are relevanta vis a vis de urmatorii factori:
- rezistenta in mPA
- cromatica
- translucenta
Straturile de pulbere de ZrO2 sunt asezate gradual in mod progresiv incepand din baza discului spre partea superioara.
Cum folosim 4D Multi?
Pentru a obtine o lucrare corecta trebuie sa avem in vedere folosirea unui disc potrivit in raport cu fisierul STL.
Daca frezam un dinte de 12 mm inaltime intr-un disc de 22mm, cu siguranta ca nu vom putea incadra fisierul in toata grosimea discului. Astfel vom pierde din straturi, iar rezultatul nu va fi unul pe masura asteptarilor.
In cazul puntilor cu intermediari este importanta pozitionarea conectorului in disc(recomandat in zona de 900mPA minim).
Acest lucru este influentat in mod direct de forma fisierului STL. Din softul de CAM putem regla cu usurinta acest aspect.
Distribuirea straturilor este in functie de cele 2 tabele si trebuie luata in considerare la alegerea discului in raport cu fisierul STL.
4D Multi Estetic
| Strat | Translucenta (%) | Duritate (MPa) | Dimensiunea stratului (%) |
| Stratul 1 | 49 | ≥600 | 23 |
| Stratul 2 | 48 | ≥675 | 18 |
| Stratul 3 | 47.5 | ≥750 | 18 |
| Stratul 4 | 46.5 | ≥850 | 18 |
| Stratul 5 | 46 | ≥900 | 23 |
4D Multi Functional
| Strat | Translucenta (%) | Duritate (MPa) | Dimensiunea stratului (%) |
| Stratul 1 | 47 | ≥800 | 23 |
| Stratul 2 | 46.5 | ≥850 | 18 |
| Stratul 3 | 46 | ≥900 | 18 |
| Stratul 4 | 45 | ≥1000 | 18 |
| Stratul 5 | 44 | ≥1100 | 23 |
Numarul de intermediari in punte pentru fiecare tip de disc se va alege in functie de urmatorii factori:
- lungimea bresei edentate
- spatiu interarcadic
- frictiune
- cimentare (niciodata cimentare temporara la ZrO2)
- tipul de ocluzie
Este recomandat sa nu se aleaga mai mult de 1 intermediar in punte la estetic si mai mult de 3 la functional.
4D Multi poate fi folosit pentru:
- cape, structuri reduse sau weiser
- restaurari pe implanturi
- restaurari monolitice ful anatomice
Design
Grosime minima recomandata:
Sinterizare
Pentru un rezultat optim trebuie sa tinem cont de temperatura finala a tuturor tipurilor de ZrO2 care urmeaza a fi sinterizate.
Nu recomandam sinterizarea mixata a mai multor tipuri de oxid zirconiu care au o diferenta mai mare de 10 / 15 grade intre temperaturile finale.
Perlele de sinterizare au ca scop stabilitatea pentru lucarile sau elemntele care nu ating baza tavitei de sinterizare. Aceste perle permit o distribuire uniforma a caldurii, insa sunt facultative, sinterizarea se poate face si fara ele.
Sinter frame, sau stabilizator – este un suport care se foloseste in cazul in care numarul de elemnte depaseste 4/5. Scopul lui este de a securiza contractia in momentul sinterizarii. De asemenea si acesta este optional ca si workflow. Tehnicianul decide in functie de STL, necesitatea utilizarii lui.
4D Multi se poate sinteriza speed. Acest procedeu depinde de cuptorul de sinterizare si numarul de elemente care este direct proportional cu durata programului.
| Segment | Start °C | Stop °C | Timp | OBS. |
| 1 | 0 | 500 | 1h | |
| 2 | 500 | 1200 | 2h | |
| 3 | 1200 | 1200 | 30min | Hold |
| 4 | 1200 | 1300 | 45min | |
| 5 | 1300 | 1480 | 1h | |
| 6 | 1480 | 1480 | 2h 30min | Hold |
| 7 | 1480 | 800 | 1h 30 min | Program End |
| 8 | 800 | Natural Cooling |
*program oficial Ceraman - normal
**programul speed se realizeaza de fiecare tehnician in parte in functie de cuptorul pe care il are. O rata prea rapida de crestere poate deteriora anumite cuptoare, motiv pentru care acest procedeu este realizat pe propria raspundere.
Inflitrarea cu lichide
4D Multi se poate infiltra si nu necesita preuscare in cazul lichidelor care nu sunt pe baza de acid.
Infiltrarea 4D Multi are ca scop major echilibrarea de culoare in cazul in care fisierul STL este mult mai mic in Z decat discul(exista situatii limita cand suntem obligati sa frezam din ce avem pe stoc). Ex. Multi A2 + lichid A1 = A3.
Tehnica de infiltrare influenteaza in mod direct rezultatul final.
Tehnicianul trebuie sa inteleaga si sa controleze absorbtia lichidului de infiltrare in functie de grosimea peretelui STL-ului, incarcarea pensulei si distribuita straturilor 4D Multi.
CAM si Nesting
Pentru a obtine un rezultat bun folosind 4D Multi pozitionarea in disc este una primordiala, din cauza urmatorilor factori:
- Gradient de cromatica
- Gradient de translucenta
- Rezistenta in mPA
Fiecare strat are rezistenta, cromatica si translucenta diferita pornind de la baza discului in mod progresiv spre directia superioara
Rezultat final

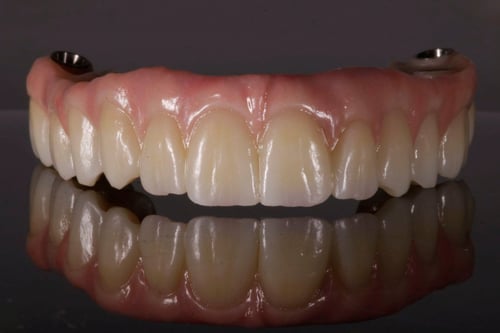

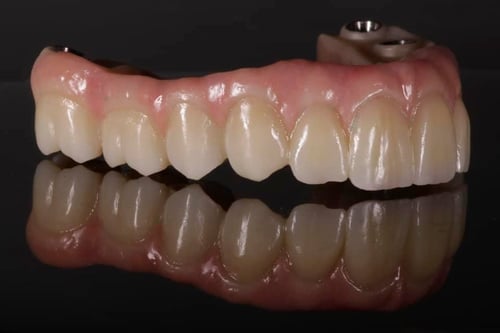

Pozele de mai jos reprezinta individualizarea de textura si culoare Ceraman 4D Multi.
